Détails sur le produit:
Conditions de paiement et expédition:
|
| Longueur: | 2788mm | Largeur: | 1686mm |
|---|---|---|---|
| Taille: | 1375mm | Poids total: | 1700kg |
| Épaisseur de carte PCB: | 0.5-4.5mm | Caméra de No.of: | 4pcs |
| Station de conducteur de No.of: | 32pcs | Têtes de No.of: | 40pcs |
| Surligner: | Machine de transfert de 120000 CPH,Machine de placement de smt d'IC Tray Feeder,Machine de placement de SMT de la caméra 4PCS |
||

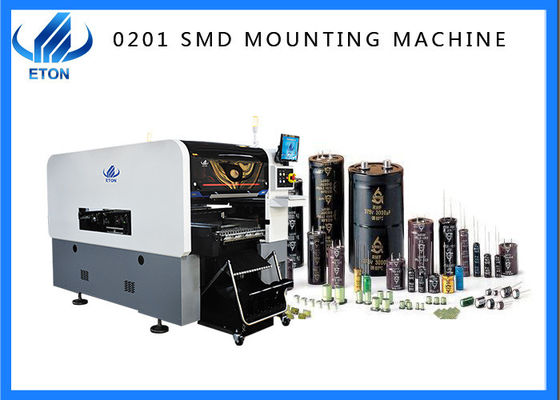

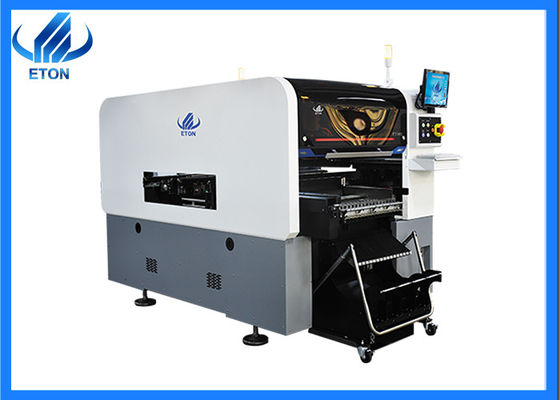

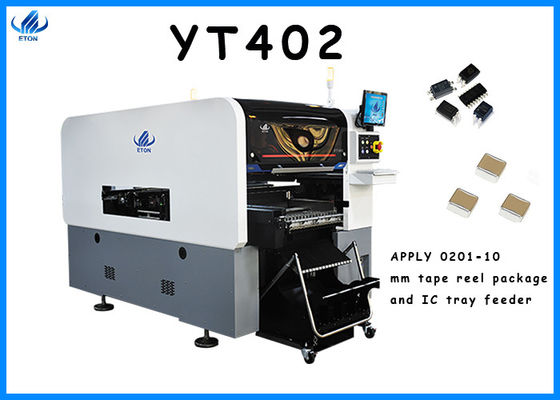

La machine 120000CPH de transfert appliquent le conducteur de paquet de rell de bande de 0201-10mm et de plateau d'IC
Caractéristique
1. La tête de montage intégrée universelle à grande vitesse, 40 têtes, chaque tête est commandée par un moteur indépendant, utilisant un double type de matrice de rangée, les 10 premières têtes forment un module, 20 têtes d'aspiration, et le double groupe de mode a 40 têtes d'aspiration
2. Nouvel appareil de photographie aérienne fixe : améliorez la représentation de reconnaissance, et augmentez la taille des composants correspondants installés à la grande vitesse sur 10*10mm
Caméra de marque : un système de reconnaissance à haute précision de caméra de marque, qui adopte la méthode de reconnaissance d'illumination de trois-couleur, convient à n'importe quelles marque de forme et lentille (balayage léger bleu), et a un large éventail d'applications
Ligne fixe caméra de balayage : par la caméra ultra-rapide de reconnaissance de vol, elle peut rapidement rassembler des images principales multiples en même temps, effectuer le calibrage visuel de la position d'image composante, correction d'alignement, et la taille de la source lumineuse peut être ajustée
3.PCB
Taille maximum : 500*450mm (carte PCB simple)
500*300mm (carte PCB de double)
Taille minimum : 50*50mm
Paramètre
| 线路板 /PCB | |
| Taille du 板尺寸 /PCB de carte PCB (L* W) | taille maximum de 最大尺寸 : taille minimum de 最小尺寸 du 双板 500mm*300mm (carte PCB du 单板 500mm*450mm (carte PCB simple) de double) : 50mm*50mm |
| Épaisseur du 板厚度 /PCB de carte PCB | 0.5-4.5mm |
| Fixage du 板固定方法 /PCB de carte PCB | 夹板 du 气缶 I, 轨道宽度可调 /Cylinder maintenant, largeur de voie réglable |
| 定轨方式 /Rail | 双轨双臂 (1 rail)/2, 2 portiques de 轨为固定轨道 de 轨 4 (le rail 1,4 sont le rail fixe) |
| tige du 系统 /Sy | Windows 7 |
| 软件 /Software | 自主研发/R&D indépendamment |
| système de la gestion MES du 系统 /Production du 生产管理 MES | 提供要求定制) (de 选配项/adapté aux besoins du client (option) |
| programmation du 离线编程 /Offline | 有 /Available |
| 相机数 M/No. de caméra | 4 套/4 ensembles (appareil photo numérique de 数字相机) |
| reconnaissance de caméra de vision du 固定飞拍识别元器件 /Bottom | |
| correction du 校正 /Vision alignment+Mark du 视觉对位 +MARK | |
| précision du 重复精度 /Repeat | + 0.02mm |
| taille du 贴片高度 /Mounting | W6mm |
| vitesse du 贴片速度 /Mounting | 120000CPH (本公司最优条件下) (vitesse optima) |
| gamme du 贴装零件范围 /Components | packagesand IC etc. du 料 /Min 0201 d'IC de 封装料及 de 0201~10mm. |
| 使用电源及功率 /Power | 380AC 50HZ 6KW |
| environnement du 使用环境 /Operating | 23°C±3°C |
| direction du 传输方向 /Transmission | 标准 (单向) /Standard : Direction simple |
| mode du 传送方式 /Transmission | commande du 在线 /Online |
| mode du 定位方式 /Position | 光学 /Optical |
| consommation du 耗气量 /Air | 0.4-0.6mpa (4-6kgf/cm2) 1 50N/min |
| contrôle du 电气控制 /Electrical | Recherche et développement du 自主研 ^/Independent d'ETON par ETON |
| ensemble du module 1 de carte ordre du 套 /Motion du 运动控制卡模块 1 | Recherche et développement du 自主研发 /Independent d'ETON par ETON |
| 轴驱动方式 /X, Y, manière de XYZ d'entraînement d'axe de Z | moteur magnétique du moteur linéaire +Servo de 高端磁悬浮电机 + de 伺服电机 /High-end |
| 可放置送料器数 S/No. de station de conducteur |
双边送料器台车站位 32PCS, 盘 du 可装物料 64 (单边送料器台车站位 16PCS, 盘 de 可装物料 32) Double fente 32PCS, paquets de chariot d'amarrage de côté de bande magnétique : 64PCS (fente simple 16PCS, paquets de chariot d'amarrage de côté de bande magnétique : 32PCS) |
| 吸嘴安装数 >/No. des têtes | côté du 双边 40PCS (单边 20PCS) /Double : 40pcs (côté simple : 20pcs) |
| manière du 送料方式 /Feeding | conducteur principal de double du 双头智能送料器 /Intelligent |
Nos services
Une fois que vous achetez notre machine, vous pouvez apprécier le service porte-à-porte libre d'installation des ingénieurs. Au cours de la période de garantie, toutes les pièces sont endommagées et remplacées gratuitement. Vous pouvez soutenir l'enseignement libre visuel en ligne 24 heures sur 24, et fournissez des services de mise à jour de logiciel gratuit pendant la vie.
FAQ
Q : Qu'est au sujet de la garantie des machines ?
: L'entretien : la machine entière de 1 an, toutes les pièces doit être réparée ou remplacé soyez libre. Nous prendrons la responsabilité des machines d'A au Z.
Q : Avez-vous développé votre propre machine ?
: Il a indépendamment développé les premiers brevets technologiques de l'invention du monde et les technologies de propriété industrielle, y compris 9 brevets d'invention, 12 copyright de logiciel et 112 brevets pratiques.
Q : À quoi est-elle votre machine appropriée ?
: Nos machines sont très utilisées dans l'éclairage, l'écran de visualisation, l'électronique, l'alimentation d'énergie d'entraînement, les appareils électroménagers, la nouvelle énergie et d'autres industries
