Détails sur le produit:
Conditions de paiement et expédition:
|
Épaisseur de carte PCB: | 0.6-6mm | Vitesse de racle: | 6-300mm/sec |
---|---|---|---|
Pression de racle: | 0-10kg/cm | Vitesse de transport: | 1200mm/s maximum programmable |
Taille de max (cadres d'écran): | 737mm | Taille MINIMUM (cadres d'écran): | 470mm |
Épaisseur de cadres d'écran: | 25-40mm | Taille de carte PCB: | maximum : minute de 520*350mm : 50*50mm |
Surligner: | Imprimante automatique programmable de pochoir,imprimante automatique principale du pochoir 2 |
Caractéristiques de machine
Transport de carte PCB et système de fixage
La direction de chargement de carte PCB peut être choisie et combinée librement.
Bande de conveyeur interne ouvrée unique de vitesse pour empêcher bloquer.
Le contrôle de vitesse programmable de transport rend l'arrêt de carte PCB plus précis.
Adoptez les brides latérales flexibles et les appuis segmentés pour maintenir effectivement la carte PCB pour assurer un contact entièrement équilibré entre la carte PCB et la maille en acier.
La structure de façon optimale conçue d'entraînement de module améliore effectivement la stabilité du calibrage de plate-forme, et réalise l'ultra-petite transmission sous le réglage fin, de sorte que la machine puisse répondre à l'exigence de impression d'une plus haute précision. La structure est simple et fiable, le réglable est commode, et le réglage de la hauteur du PIN de soutien du panneau de carte PCB avec différentes épaisseurs peut être rapidement réalisé.
Système de positionnement de pochoir
Suspension en forme de pont de voûte accrochant le grattoir lié directement.
La taille de la maille en acier est universelle, avec la bonne et large applicabilité.
Cadre en acier fixe segmenté de maille.
Système de grattoir
Poutre de grattoir de fonte d'aluminium pour assurer un plus bon fonctionnement de grattoir.
Tête d'impression autoréglable de conducteurs de moteur pas à pas de suspension programmable.
Le double-glisseur bilatéral plaçant le type structure de rail de glissière assure l'exactitude et la douceur du fonctionnement avant et après l'impression.
Selon les différentes conditions de pression des racles avant et arrière et la stabilité du levage et de l'abaissement, pour empêcher la fuite de la pâte de soudure, la lame a une certaine conception de fixage élastique, la pression de la racle, la vitesse de levage, la vitesse impression, et la gamme sont toute impression logiciel-réglable. Fournissez un grand choix de méthodes demouding pour répondre à l'exigence différente de la carte PCB, fournissez aux clients une bonne plate-forme de paramètre général de présentation.
Le type système de rail de glissière de grattoir, améliorent la stabilité d'opération et prolonger la vie.
Le dispositif de retour entièrement en circuit fermé de pression de grattoir surveille la pression de scrper à tout moment, rendant l'impression plus pleine.
Échelle incorporée, jamais chute.
Interface d'opération
Facile-à-apprenez et interface amicale facile à utiliser d'opération
Avec la bonne fonction homme-machine de dialogue
Faites les dossiers de programme avec des fonctions d'enseignement et de navigation, avec des invites pour chaque étape.
commutateur d'Un-clé entre le Chinois et l'anglais, avec le rondin d'opération, l'analyse de disque de défaut et le diagnostic et d'autres fonctions.
Image et système optique
X, axe des ordonnées adopte la vis de meulage à haute précision de boule, conduite par les moteurs servo aux les deux le côté.
Le polariseur est ajouté à l'intérieur, et la marque de différentes formes automatiquement et exactement est saisie, et les sources lumineuses uniformes à trois voies supérieures, inférieures et coaxiales.
Paramètre de machine

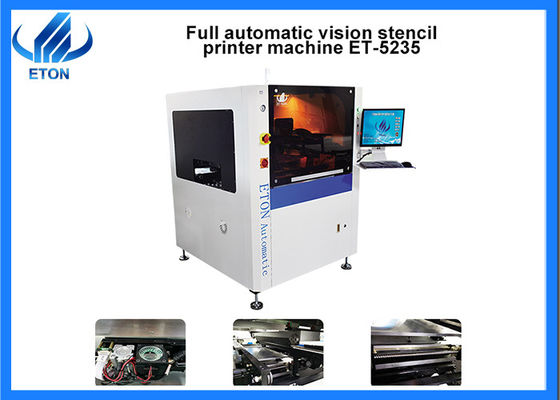

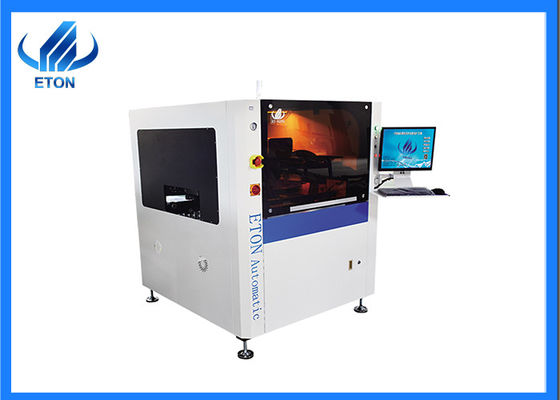

Modèle | ET5235 |
Cadres d'écran |
Maximum : 737mm Minute : 470mm Épaisseur : 25-40mm |
Taille de carte PCB |
Maximum : 520*350mm Minute : 50*50mm |
Épaisseur de carte PCB | 0.6-6mm |
Halage de carte PCB | <1> |
Taille de transport | 900±20mm |
Vitesse de transport | Maximum : 1200mm/s programmable |
Tête d'impression | Deux têtes d'impression entraînées par un moteur électrique liées directement indépendantes |
Vitesse de racle | 6-300mm/sec |
Angle de racle | 55° (norme) |
Type de racle | Grattoir en acier (norme), grattoir de picovolte (option) |
Système de nettoyage | Sec, humide, vide (programmable) |
Poids | 700kg |
Taille aérienne de transfert de carte PCB | 10mm |
Société
Exposition
Domestique : Exposition de Guangzhou Guangya, exposition de Changhaï Munich, exposition de Chongqing LED et ainsi de suite.
À l'étranger : Exposition de la Thaïlande, exposition de la Turquie, exposition de l'Inde, exposition de Mumbai, exposition de Delhi, exposition du Pakistan, exposition de l'Egypte et ainsi de suite.
Service
L'efficacité élevée de service, là est bureau de service en Inde. Sans compter que l'Inde, nous avons également les ingénieurs locaux en Egypte, Turquie. Peut te fournir des services opportuns.
Les ingénieurs chinois fournissent des services en ligne. S'il y a lieu, les ingénieurs chinois viendront à votre usine pour libre installent et formation.
Qualité d'abord, amélioration orientée client et continue.
24 heures d'en ligne pour que vous répondiez.
Paquet
Étape 1 : Enveloppe avec le film de bout droit pour empêcher l'équipement de.
Étape 2 : Emballage de papier de vide et sac étanche à l'humidité, de sorte que la machine puisse être gardée au sec pendant le transport pour empêcher l'humidité.
Étape 3 : Courroies d'utilisation et bois triangulaire pour fixer la machine pour empêcher des dommages à la machine pendant le transport.
Étape 4 : Chaque machine exportée sera équipée des boîtes en bois d'exportation vigoureuse, pour s'assurer que le produit livré est bon.
FAQ
Avez-vous d'outre-mer service après-vente ?
Oui, nous pouvons fournir le support technique à l'étranger. Si vous avez n'importe quels problèmes techniques, nos ingénieurs te fourniront l'appui opportun. À l'étranger, nous avons le bureau de l'Inde, de la Turquie et de l'Egypte et l'ingénieur local, etc.
Quelle est la différence de la ligne automatique et de la ligne semi automatique ?
La chaîne de production de SMT incluent principalement l'imprimante de pochoir, machine de transfert, machine de four.
La grande différence de la ligne automatique et de la ligne semi-automatique est le prix et le travail. La ligne automatique a exigé un coût plus élevé mais économiser beaucoup de coût de travail. Habituellement un opérateur est suffisant. Mais ligne semi automatique le besoin au moins 2 travailleurs.
Quelle est votre qualité de machines ?
Nous avons notre propre parc industriel. Il y a centre de production et centre de R&D et centre d'inspection de qualité pour garantir la qualité de machines.
Quelle est la quantité minimum d'une commande pour votre société ?
1 machine réglée sont bien accueillies pour passer commande, des ordres mélangés sont également bien accueillies
