Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | SMD Chip Mounter, machine de transfert de SMT, SMT Chip Mounter | Dimension (L*W*H): | 1200*1930*1500MM |
|---|---|---|---|
| Poids total: | 2500kg | Largeur de longueur de carte PCB: | Maximum : minute de 450*330mm : 80*80mm |
| Épaisseur de carte PCB: | 0.1-6MM (gabarit du besoin d'If<0.6mm) | Fixage de carte PCB: | Pneumatique |
| Station de conducteurs de No.of: | 64 PCS | Tête de No.of: | 20 PCs |
| Montage de la vitesse: | 80000 CPH | Largeur de bande: | 24mm, 8mm, 12mm |
| Surligner: | Machine de transfert de smt d'affichage à LED,allumage de la machine de transfert de smt,Machine 6KW de transfert à grande vitesse |
||

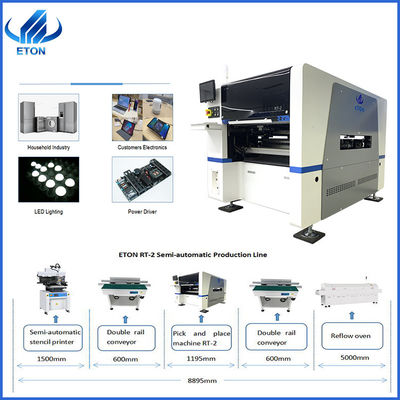

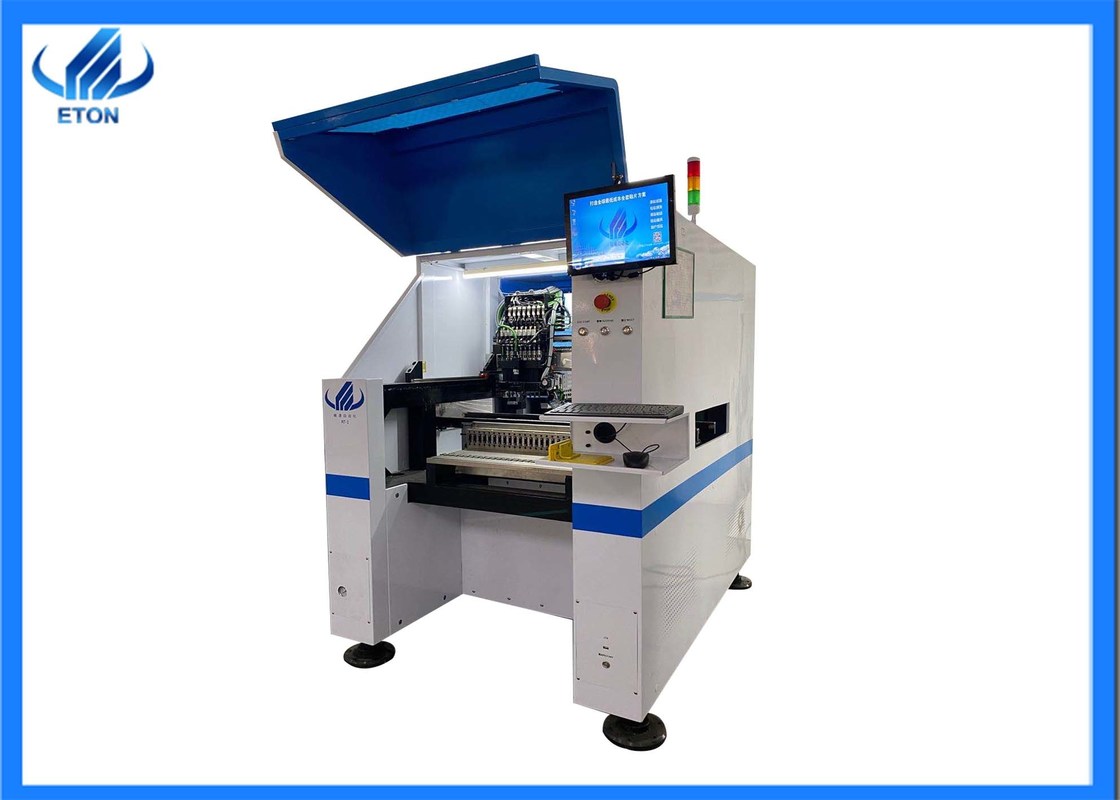

Machine à grande vitesse 80000CPH de placement de smt d'affichage à LED
Caractéristiques principales de machine
RT-2 peut fabriquer 2 produits différents en même temps avec la capacité élevée
RT-2 a 4sets de la caméra pour réaliser l'identification de vol et la correction de marque
RT-2 est équivalent à deux RT-1 et à la version augmentée de RT-1.
RT-2 peut réaliser le groupe pour sélectionner et séparer à l'endroit, distinct pour sélectionner et séparer pour placer.
RT-2 peut monter toutes sortes de production : s'allumant (ampoules de LED, tubes, voyant, réverbère, bande flexible), appareil électroménager, conducteur de puissance et ainsi de suite.
Paramètre principal de machine
| Longueur | 1200mm |
| Largeur | 1930mm |
| Taille | 1500mm |
| Poids total | 2500kg |
| Largeur de longueur de carte PCB |
Double côté, double voie : Maximum : minute de 450*300mm : 80*80mm |
|
Côté simple, piste unique : Maximum : minute de 450*540mm : 80*80mm |
|
| Épaisseur de carte PCB | 0.1-6mm (si <0> |
| Non. De la station de conducteurs | 64PCS |
| Non. De la tête | 20PCS |
| Environnement de fonctionnement | 23℃±3℃ |
| Puissance | 6KW |
| X, Y, manière d'entraînement d'axe de Z | Moteur linéaire magnétique à extrémité élevé et moteur de service |
| Manière d'alimentation |
Conducteur électrique avec le double moteur |
Processus de fabrication d'affichage à LED
| Processus de fabrication de SMT | ||
| processus | Étape. | détails |
| Étape 1 | Impression de pâte de soudure | Actionnez l'imprimante de pochoir pour imprimer la pâte de soudure sur la carte PCB |
| Étape 2 | Montage de la pièce | Le panneau de carte PCB qui a été balayé avec la pâte de soudure sera envoyé à la machine de transfert pour le support automatique, et à la machine de transfert sélectionnera automatiquement les composants et l'endroit sur la carte PCB |
| Étape 3 | Soudure de ré-écoulement | Le panneau de carte PCB soit monté avec des composants est envoyé au four de ré-écoulement, le four de ré-écoulement la chaleur et soudure des composants avec la pâte de soudure sur la carte PCB. |
| Étape 4 | Essai | Vérifiez si le PCBA est aligné mal ou décalage. |
|
Note : Dans la chaîne de production de smt, le tableau de carte PCB d'affichage doit être installé de deux côtés : Un côté est le côté d'IC, l'autre côté est le côté de puce de LED. Pendant la procédure d'installation, le côté d'IC devrait être installé d'abord, et alors le côté de puce de LED devrait être installé. Par conséquent, le panneau de carte PCB de l'affichage doit être monté deux fois et écrit dans la soudure de ré-écoulement deux fois |
||
FAQ
(1) il est difficile d'utiliser la machine ?
La machine est très intelligente et facile d'utiliser, comme le téléphone intelligent, également le logiciel est fait par notre société. Environ 3-5 jours vous pouvez opérer.
(2) va-t-il comment le transport ?
Par la mer, en l'air et le transport terrestre.
(3) pouvons-nous adapter la machine aux besoins du client ?
Naturellement, toutes nos machines peuvent être d'adapter aux besoins du client.
(4) ce qui sont les conditions de paiement ? Que diriez-vous du terme commercial ?
T/T, L/C sont CORRECTS. salaire de 30% à l'avance, l'équilibre avant expédition. Vous pouvez choisir EXW Shenzhen.
(5) pouvez-vous fournir une ligne entière solution ?
Oui, nous pouvons, nous pouvons fournir la ligne de SMT et quelques lignes de production de LED.
