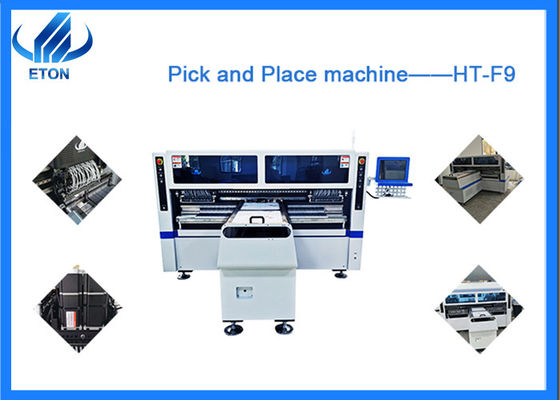

Mounter flexible de fabrication complètement automatique professionnel de la bande 250000CPH HT-F9 LED
Paramètre technique
| Dimension |
| Longueur |
2700mm |
| Largeur |
2300mm |
| Taille |
1550mm |
| Poids total |
1700kg |
| Carte PCB |
| Largeur de longueur de carte PCB |
Maximum : minute de 1200*330mm : 100*100mm |
| Épaisseur de carte PCB |
0.5-5mm |
| Fixage de carte PCB |
Pression réglable pneumatique |
| O.S. |
| Système |
Windows 7 |
| Affichage |
Moniteur d'écran tactile |
| Périphérique d'entrée |
Clavier, souris |
| Logiciel |
R&D indépendamment |
| Système de vision |
| Vitesse de transmission |
≤1000mm/sec |
| Transmission de convoyeur |
Longueur maximum : 1200mm |
| Répétition montant la précision |
±0.02mm |
| L'espace composant |
0.5mm |
| Taille composante |
≤5mm |
| Direction de transmission |
Simple (le left→ droit ou le right→ est parti) |
| Non. De la station de conducteurs |
68PCS |
| Non. De la tête |
68PCS |
| Environnement de fonctionnement |
23℃±3℃ |
| Puissance |
6KW |
| Mode de transmission |
Commande en ligne |
| Positionnement de la manière |
Optique |
| X, Y, manière d'entraînement d'axe de Z |
Moteur linéaire magnétique à extrémité élevé et moteur de service |
| Manière d'alimentation |
Conducteur électrique avec le double moteur |

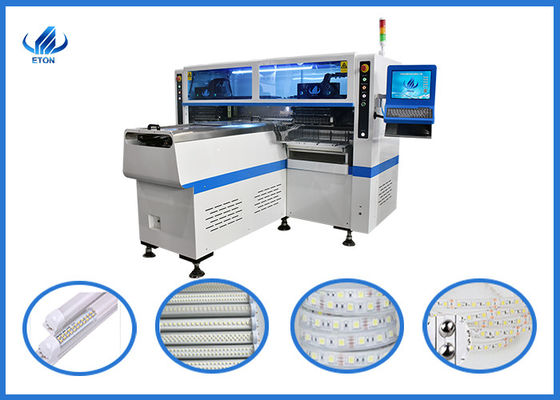

Montage des composants et des applications
1. LED 3014/3020/3528/5050 et résistance, condensateur, ponts redresseurs sont montées.
2. Appliquez-vous à la carte PCB rigide de 0.6M, de 0.9M et à 0.5M, bande flexible de 1M LED
3. Disponible pour le conseil avec toute proportion de puce et de résistance de LED
Les caractéristiques
1. Machine de transfert ultra-rapide linéaire magnétique de LED, produisant avec 4 types matériaux en même temps, portée 250000 CPH de capacité.
2. Appliquez-vous à la carte PCB rigide de 0.6M, de 0.9M et à 0.5M, bande flexible de 1M LED. Disponible pour le conseil avec toute proportion de puce et de résistance de LED.
3. Des becs à quatre modules et 17 de double bras pour chaque partie de montage, la partie A ou la partie B peuvent être montés séparément ou synchroniquement.
4. Calibrage automatiquement, haute précision, disponible pour le RVB.
5. Technologie exclusive de brevet : groupe à sélectionner et groupe à monter.
6. IPC portée 200000-250000CPH de 9850 capacités.
La pièce de la machine
1. 5 caméras : caméra réglable de 2 becs pour ajuster l'espacement de bec en prenant le centre du bec ; caméra réglable de 2 conducteurs pour ajuster le conducteur en prenant à station de conducteur la ligne centrale ; 1 caméra de MARK pour monter le panneau de carte PCB en balayant des points de MARQUE. ;
2. 68 PCS de la station de conducteurs et 68 PCS de la portée principale 2500000CPH de capacité.
3. Moteur linéaire magnétique à extrémité élevé, moteur servo et moteur de progression
Service
1. Période d'entretien de 1 AN
2. 24 heures 7 jours d'en ligne répondent à des questions
3. Personnalisation personnelle pour satisfaire la production personnalisée.
4. Ingénieurs d'outre-mer pour enseigner l'opération d'équipement.
FAQ :
1. Ce qui si vous ne savez pas utiliser le dispositif ?
Ne vous inquiétez pas à son sujet. N'importe où vous êtes, nous fournirons les ingénieurs professionnels pour enseigner le fonctionnement de l'équipement, y compris un à un.
2. Quel est le mode du paiement ?
T/T est soutenu.
3. Qui sont vos clients principaux ?
Notre production ont exporté vers plus de 20 pays et régions, y compris la Corée du Sud, l'Inde, l'Egypte, la Turquie, la Russie etc.
4. Soutenez-vous la version anglaise ?
OUI. Nous avons des versions bilingues, y compris des versions chinoises et anglaises.
5. Que diriez-vous de du logiciel d'opération ?
Notre logiciel est R&D indépendamment par nous-mêmes.
