Détails sur le produit:
Conditions de paiement et expédition:
|
Nom: | Machine de support de SMT | Épaisseur de carte PCB: | 0.1~6 millimètre |
---|---|---|---|
Conducteurs: | 80 PCs | Têtes: | 40 PCs |
Taille de carte PCB: | 500*310mm | Poids total: | 4500kg |
Capacité: | 120000~140000CPH | Caméra: | 8 ensembles de caméra importée |
Surligner: | Machine de support de 16KW SMT,Machine de support de 140000CPH SMT |

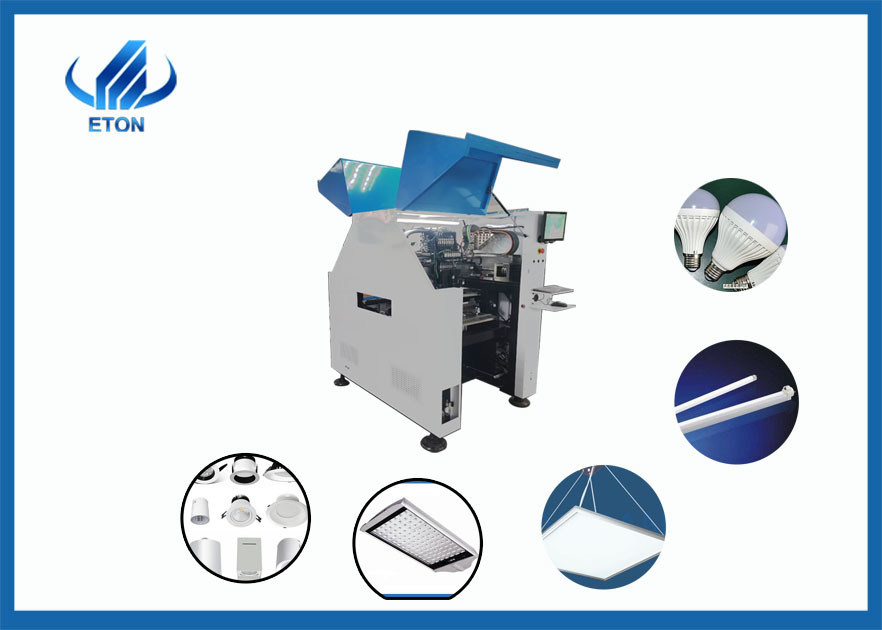

La machine à grande vitesse à haute précision de support de SMT pour toute la lumière a mené faire la machine
Caractéristiques
Machine de transfert multifonctionnelle magnétique à quatre modules de moteur linéaire
Montage des composants linéaires : LED, condensateurs, résistances, IC, composants formés, etc.
paramètre technique
RT-4 | ||
Carte PCB | Largeur de longueur de carte PCB | Minute de Max500*310mm : 50*50mm |
Épaisseur de carte PCB | 0.1~6mm | |
Fixage de carte PCB | Fixage électrique | |
Montage du mode |
ØGroup à sélectionner et séparer pour placer ØSeparate à sélectionner et séparer pour placer |
|
O.S. | système | Windows 7 |
logiciel | R&D indépendamment | |
affichage | Moniteur d'écran tactile | |
Périphérique d'entrée | Clavier, souris | |
Vision système |
Caméra de No.of |
8 ensembles de caméra importée Alignement de vision, correction de marque |
Montage de la précision | 0.04mm (précision de répétition) | |
Montage de la taille | <7> | |
Montage de la vitesse | 120000~140000CPH | |
L'espace de composants | 0.2mm | |
Puissance | 380AC 50HZ | |
Puissance | 16KW | |
Consommation de gaz | 0.4~0.6mpa 600N/min | |
Vitesse de transmission | >1500mm/sec | |
Direction de transmission | De gauche à droite ou droit simple vers la gauche | |
Mode de transmission | Commande en ligne automatique | |
Pression atmosphérique | >² de 5.0kg /cm | |
Contrôle électrique | Recherche et développement indépendante par ETON | |
X, Y, manière d'entraînement d'axe des abscisses | Moteur servo et moteur linéaire magnétique | |
Système de alimentation | Station de conducteurs de No.of | 80 PCS |
Becs de No.of | 40 PCS | |
Manière d'alimentation | Conducteur électrique avec le double moteur |
Technologie brevetée exclusive :
Système de alimentation de conducteur électronique
Identification de vol d'alignement de vision, correction de marque
Automatique-optimisation après des coordonnées produites, etc.
Application
1.electric et produits électroniques
Dans notre production d'ordinateur, les composants sur le conseil principal de chaque ordinateur peuvent utiliser la machine de placement automatique pour monter, qui peut non seulement considérablement améliorer l'efficacité de montage mais épargnent également des coûts de la main-d'oeuvre.
Produits 2.LED
Maintenant les lumières de l'affichage à LED LED et d'autres produits, machine de placement de Yitong peuvent être montés. La LED montant la gamme est relativement large, toutes sortes de composants de LED, résistances, condensateurs, les composants en forme spéciale peut être montée. En même temps, nous pouvons recommander différents modèles avec différentes vitesses selon les conditions de production de clients.
Maintenant nous utilisons beaucoup d'appareils ménagers pouvons être installés par la machine de placement, et pouvons améliorer l'efficacité de production.
FAQ
1.What les conditions sont-elles de paiement ? Que diriez-vous du terme commercial ?
T/T est CORRECT. Vous pouvez choisir Shenzhen FOB.
2.What est la hauteur maximum des composants que peut être monté sur une machine ?
La taille du composant de montage peut atteindre 36 millimètres, et le composant de montage minimum peut être 0402.
3.Is cette machine difficile à utiliser ?
Aucun, pas du tout. Pour nos clients précédents, tout au plus 5 jours est suffisants à apprendre à actionner les machines.
4.What conduisant un peu le mode fait l'axe de XYZ pour adopter ?
L'axe des abscisses est moteur magnétique de revêtement, axe des ordonnées et l'axe de Z est moteur servo, représentation et de grande précision très bons.
le type 5.What de transport peut être employé ?
Nos modes de transport sont flexibles, et nous pouvons choisir les deux le transport de mer, de terre et d'air.
6.Is votre interface du logiciel en anglais ?
L'interface anglaise et l'interface chinoise sont chacun des deux disponibles.
