Détails sur le produit:
Conditions de paiement et expédition:
|
| Nmae: | Machine de SMT/machine de transfert | Produits: | l'ampoule, panneau, a mené la lentille, le DOB, l'affichage, flexible, etc. |
|---|---|---|---|
| Capacité: | 40000-45000 cph | Taille de carte PCB: | 1200*350 maximum millimètre |
| Têtes: | 10 PCs | Conducteurs: | 32 PCs |
| Garantie: | un an | original: | La Chine |
| Surligner: | la grande vitesse a mené la machine de support,machine d'ensemble de smt |
||

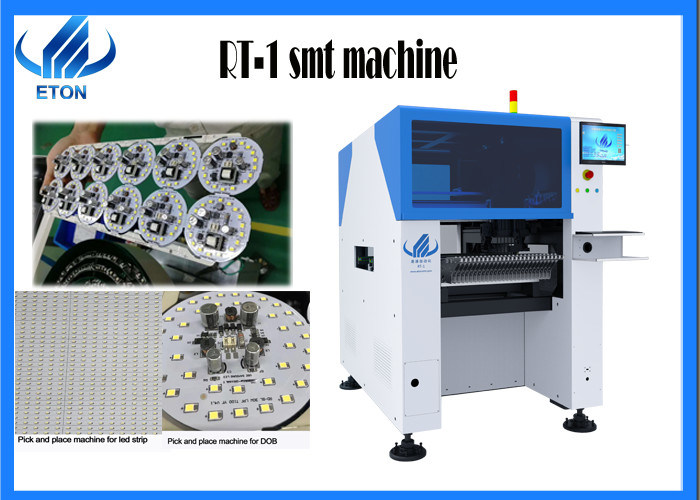

Machine de transfert multifonctionnelle
Type machine de voûte de placement
Le conducteur composant et le substrat (carte PCB) sont fixés, et la tête de placement (installant les becs multiples d'aspiration de vide) se déplace dans les deux sens entre le conducteur et le substrat pour enlever le composant du conducteur, après ajustement de la position et de la direction du composant, et place alors sur le substrat. La tête de correction est appelée parce qu'elle est montée poutre mobile sur de X/y de type voûte.
RT-1 est également le type machine de voûte de placement, et il est nouveau avec la grande vitesse.
Paramètre RT-1 de transfert
| Dimension | |
| Longueur | 1104 millimètres |
| Largeur | 1584 millimètres |
| Taille | 1655 millimètres |
| Carte PCB | |
| Largeur de longueur de carte PCB | Maximum : 1200*350 millimètre |
| Minute : 50*50 millimètre | |
| Épaisseur de carte PCB | 0.1~6 millimètre |
| Fixage de carte PCB | Fixage électrique |
| Montage de la taille | <20 mm=""> |
| Montage de la vitesse | 40000-45000 cph |
| Composants | LED/CAPACITOR/RESISTOR ETC. |
| Becs de No.of | 10 PCs |
| Conducteurs de No.of | 32 PCs |
Méthode pour ajuster la position et la direction des composants par la machine de placement
a) La position d'ajustement d'alignement et la direction mécaniques d'ajustement de rotation de bec, l'exactitude que cette méthode peut réaliser est limitée, et les modèles postérieurs ne sont plus employées.
b) L'identification de laser, position d'ajustement de système de y de X/, direction d'ajustement de rotation de bec, cette méthode peut réaliser l'identification pendant le vol, mais elle ne peut pas être employée pour les composants de rangée de grille de boule BGA.
La reconnaissance de caméra, position d'ajustement de système de y de X/, direction d'ajustement de rotation de bec, généralement la caméra fixe, vol de chef de SMD à travers la caméra, reconnaissance de représentation, un peu plus longtemps que la reconnaissance de laser, mais peut identifier n'importe quel composant, et réaliser également le processus de vol là soyez d'autres sacrifices dans la structure mécanique du système de reconnaissance de caméra pour la reconnaissance.
FAQ
1.How au sujet de votre garantie ?
: Nous fournissons une garantie d'an, pendant la garantie toutes les pièces doivent être réparées et remplacé soyez libre.
2.How au sujet de votre ordre minimum ?
: Nous soutenons une machine de PC.
3.What RT-1 approprié au montage ?
: En tant que notre nouveau module, RT-1 est très multifonctionnel, approprié à l'ampoule, au tube, à la lumière de bande, au panneau, à l'affichage, au downlight, au conducteur de puissance, à la lentille, etc.
est-ce que 4.How je peux acheter votre machine ?
Joie de Contac : +8613590151025 ou email : Joy@eton-mounter.com
Service après-vente
1.We a envoyé notre ingénieur à votre usine pour l'installer s'exerçant librement.
2.We fournissent une période d'entretien d'an.
le logiciel 3.Our et le matériel est entretien de vie.
les pièces 4.Any doivent être de remplacer et ont réparé seront libres au cours de la période de garantie.
