Détails sur le produit:
Conditions de paiement et expédition:
|
Nom: | machine de transfert | Épaisseur de carte PCB: | 0.5~5 millimètre |
---|---|---|---|
Poids total: | 1250KG | Conducteurs: | 26 PCs |
Dimension: | 2550*1650*1550mm | Taille de carte PCB: | 1200*350mm |
Garantie: | 1 an | Becs: | 10 PCs |
Surligner: | la grande vitesse a mené la machine de support,Machine d'Assemblée de SMT |
smd de caméra de vision de 10 têtes mené faisant à mounter la machine de transfert
détails

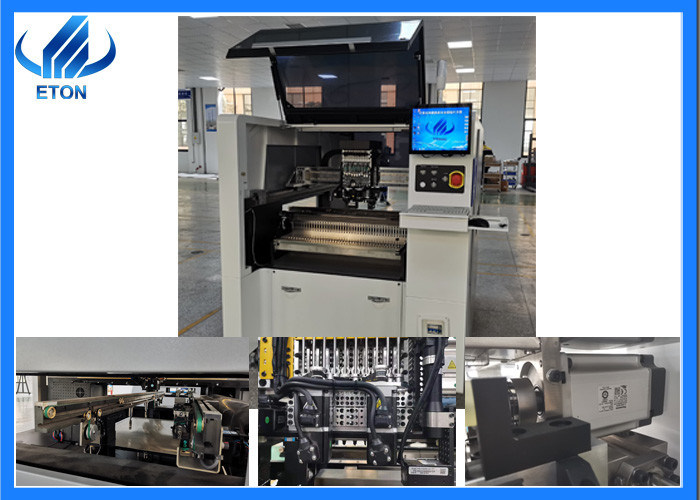

La machine RT-1 de transfert est une machine de transfert automatique de grande précision, multifonctionnelle, en ligne, l'utilisation de fabrication légère menée de machine dix têtes de support, équipées du système de reconnaissance à haute précision de composants, production en ligne, la recherche et développement RT-1 indépendante le système d'opération de machine avec chinois et anglais utilisation chacun des deux, simple et commode, peuvent être très utilisées dans toutes sortes de lampes de LED, conducteurs de LED, petits appareils, cartes, les produits numériques, toutes sortes de panneaux de commande, et ainsi de suite.
La machine RT-1 de transfert configurent la règle discordante de renommée mondiale, réalisant le contrôle de mouvement de haute précision.
Machine RT-1 de transfert utilisant le rail importé de place de précision, améliorer effectivement l'exactitude de placement.
Machine RT-1 de transfert utilisant les caméras industrielles à haute définition uniques d'un prisme optique pour accomplir les composants à haute précision de bâti.
La machine RT-1 de transfert avec le système de position de vision, peut automatiquement identifier le point de MARQUE, pour améliorer effectivement l'efficacité de production de SMT et l'exactitude de placement.
Visional automatique de la machine RT-1 de transfert programmant, il n'est aucun besoin d'entrer les coordonnées des composants par le manuel, la programmation est simple, facile à apprendre pour des débutants et elle est commode et practica, il est le plus approprié à la production en série dans l'échelle moyenne.
La machine RT-1 de transfert le placement configurent 10 becs.
Machine de placement automatique rentable de la machine RT-1 de transfert, il est le plus approprié à la production en série dans l'échelle moyenne et, l'utilisation de haute qualité.
Le placement configurent un ensemble de système de transport de panneau de carte PCB, il peut connexion sans couture avec l'imprimante de pochoir, le bureau de handplace et le four de ré-écoulement.
RT-1 | ||
Carte PCB | Largeur de longueur de carte PCB | Maximum : minute de 400*350mm : 50*50mm |
Épaisseur de carte PCB | 0.1~6mm | |
Fixage de carte PCB | Fixage électrique | |
Montage du mode |
ØGroup à sélectionner et séparer pour placer ØSeparate à sélectionner et séparer pour placer |
|
O.S. | système | Windows 7 |
logiciel | R&D indépendamment | |
affichage | Moniteur d'écran tactile | |
Périphérique d'entrée | Clavier, souris | |
Vision système |
Caméra de No.of |
2 ensembles de caméra importée Alignement de vision, correction de marque |
Montage de la précision | 0.02mm (précision de répétition) | |
Montage de la taille | <25mm> | |
Montage de la vitesse | 30000~35000CPH | |
L'espace de composants | 0.2mm | |
Puissance | 380AC 50HZ | |
Puissance | 6KW | |
Transmission de convoyeur | Longueur maximum : 500mm | |
Vitesse de transmission | >1500mm/sec | |
Direction de transmission | Simple | |
Mode de transmission | Commande en ligne automatique | |
Pression atmosphérique | >² de 5.0kg /cm | |
Contrôle électrique | Recherche et développement indépendante par ETON | |
X, Y, manière d'entraînement d'axe des abscisses | Contrôle de moteur servo pour X, Y, axe de Z | |
Manière d'alimentation | ||
Système de alimentation | Station de conducteurs de No.of | 26 PCS |
Becs de No.of | 8 PCS | |
Manière d'alimentation | Conducteur électrique avec le double moteur |
Nos services
L'information de l'entreprise
Cie. Ltd d'équipement d'automation de Shenzhen ETON est un principal fabricant de la machine de transfert ultra-rapide automatique se concentrant sur « le rendement élevé que la basse consommation » dans le word.ETON a créé la valeur supérieure pour des clients comme marque mondiale exceptionnelle de machine à grande vitesse de SMT avec la bonne réputation .looking en avant à l'avenir, nous croyons qu'ETON cherchera à améliorer l'accomplissement dans le domaine de SMT et à apporter de plus grandes contributions à l'industrie et à la société.
Attention
1. Avant d'à l'aide de la machine de transfert, vous devez comprendre les paramètres de base de la machine de placement ;
2. Avant de courir la machine de transfert, l'opérateur devrait faire une inspection complète de la machine.
3. Selon l'ordre d'opération de botte pour mettre en application la machine de transfert, là doit avoir des instructions d'une opération de machine détaillée ;
4. Il est nécessaire de conduire le dépannage et les travaux d'entretien réguliers sur la machine de transfert en temps utile.
Remarques
termes 1.Payment : L'acompte 30% à l'avance, l'équilibre 70% devrait être versé avant expédition par T/T.
temps 2.Delivery : 30 jours après dépôt.
3.Warranty : 1 an. (pièces de rechange y compris)
