| Nom: | Imprimante de pochoir | module: | ET-F1500 |
|---|---|---|---|
| marque: | Eton | Dimensions: | 2500 (L) X1200 (W) X1500 (H) millimètre |
| Poids: | 1800kg | Vitesse de racle: | 6~200mm/sec |
| Surligner: | Machine de transfert de SMT,équipement de transfert de smt |
||
Pâte automatique de carte PCB imprimant l'imprimante de Smt pour l'impression de pâte de soudure de carte PCB

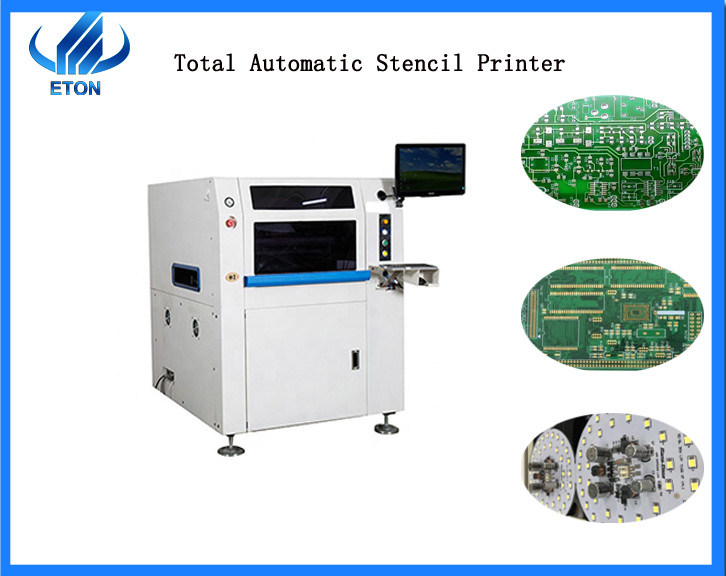

Imprimante automatique du pochoir ET-F1500
Processus d'impression d'imprimante de pochoir
L'impression est un processus basé sur hydrodynamique qui peut être tenu maintes et maintes fois pour appliquer une quantité déterminée de matériel (pâte ou colle de soudure) à la surface de la carte PCB
Généralement l'impression est un processus très simple. La carte PCB est maintenue à une certaine distance ou dans le plein contact avec la plaque d'acier ou le grillage.
Les écoulements de la matière sous l'action de la lame et écoulements au-dessus de la surface de la plaque d'acier ou du grillage, et suffisances l'extrados du plat de coupe. De sorte que le matériel colle à la surface de la carte PCB, et sépare finalement la carte PCB de l'écran ou de la plaque d'acier, laissant une image du matériel sur la carte PCB.
Dans le processus d'impression de pâte de soudure, le substrat est placé sur une table et maintenu par mécanique ou vide.
ETF1500estl'imprimanteautomatiquedepochoir
ET-F1500 peut s'appliquer à la chaîne de production de smt, au travail de forsave et à l'argent automatiques.
Paramètres ET-F1500
1. Dimensions de machine : 2500 (L) X1200 (W) X1500 (H) millimètre
2. Poids de machine : Approximativement : 1800Kg
3. Air requis : 4.5~6Kg/cm2
4. Puissance fournie : C.A. : 220±10%, 50/60HZ 1Φ 3KW
5. Méthode de contrôle : Contrôle de PC
6. Répétez l'exactitude de position : ±0.015mm
7. Système de nettoyage : Sec, humide, vide (programmable)
8. Angle de racle : 60°/55°/45°
9. Vitesse de racle : 6~200mm/sec
Cadres d'écran
1. La taille minimum est 1100*300 millimètre
2. La taille maximum est 1800*750 millimètre
3. L'épaisseur est de 25-40 millimètres
Taille de carte PCB
la taille maximum de la carte PCB 1.The est 1500*350 millimètre
la taille minimum de la carte PCB 2.The est 80*50 millimètre
l'épaisseur de la carte PCB 3.The est de 0.4-6 millimètre
halage de la carte PCB 4.The <1>
Transport
la taille 1.Transport est de 860-940 millimètres
appui de la direction 2.Transport de gauche à droite, de droite à gauche, gauche-gauche, droit-droit
la vitesse de transport 3.The maximum est 1500 mm/s programmables
Emplacement de carte PCB
le système de support 1.The est table magnétique de pin/up-down ajustée/supportblock
2.The maintenant le système est fixage latéral, bec de vide
Profil d'entreprise
Cie. Ltd d'équipement d'automation d'ETON situées à Shenzhen, Chine, qui est installée en 2011. Se concentrent sur l'industrie de machine de placement, là des départements de production indépendante, équipe de R&D, les ventes team et le département de service après-vente. Il y a trois bureaux en Chine, à savoir Shenzhen, Zhongshan et Hangzhou. Il y a également des bureaux à Delhi et Mumbai, Inde.
Notre société est une société de développement internationale pour les clients globaux. Nos machines de placement sont exportées vers plus de 20 pays et ont été bien reçues partout dans le monde. Comme les Etats-Unis, la CORÉE, ALLEMAGNE, EGYPTE, TURQUIE, VIETNAM, TUNISA
Et ainsi de suite.
