Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Imprimante de pochoir | Module: | ET-F400 |
|---|---|---|---|
| Taille de minute de carte PCB: | 50x50mm | Taille maximum de carte PCB: | 400X340mm |
| Épaisseur de carte PCB: | 0.4~6mm | Halage de carte PCB: | <1% |
| Taille de transport: | 900±40mm | Exactitude d'impression: | ±0.025mm |
| Surligner: | Machine de transfert de SMT,équipement de transfert de smt |
||

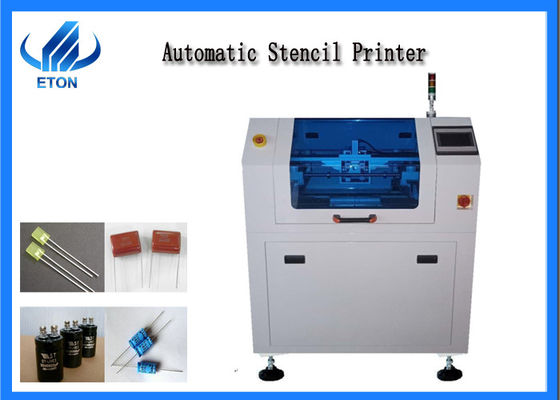

Taille intelligente 900±40mm de transport de machine de support de SMT pour l'impression de pâte de soudure
Imprimante automatique du pochoir ET-F400
La correction de SMT se rapporte à l'abréviation d'une série de processus qui sont traités sur une base de carte PCB, et la carte PCB est une carte électronique. SMT est la technologie extérieure de bâti et est l'un des technologies et des processus les plus populaires dans l'industrie d'assemblée de l'électronique.
SMT /SMD se rapporte à l'abréviation d'une série de processus qui sont traités sur une base de carte PCB.
ET-F400 est l'imprimante automatique de stensil
L'imprimante de pochoir est très importante dans la chaîne de production de smt, ET-F400 est l'imprimante automatique de pochoir, il est taille de transport est de 860-940 millimètres, direction de transport est de gauche à droite, de droite à gauche, gauche-gauche ou droit-droite. La vitesse de transport maximum est 1500mm/s programmable.
Cadres d'écran
La taille de cadres maximum de l'écran ET-F400 est 737*737 millimètre, taille de mmin est 370*370 millimètre, épaisseur est de 25-40 millimètres.
Taille maximum 400*340 millimètre de carte PCB
ET-F400 approprié à la taille maximum 400* de carte PCB 340 millimètres et à la taille minimum est 50*50 millimètre. L'épaisseur est de 0.4-6 millimètre et le halage de carte PCB pas plus d'un pour cent.
| Cadres d'écran | Min Size | 370X370mm |
| Max Size | 737X737mm | |
| Épaisseur | 25~40mm | |
| Carte PCB Min Size | 50X50mm | |
| Carte PCB Max Size | 400X340mm | |
| Épaisseur de carte PCB | 0.4~6mm | |
| Halage de carte PCB | <1% | |
Caractéristiques
1.ET-F400 ont deux têtes d'impression motorisées indépendantes, très intelligentes.
Le système de support 2.PCB est table magnétique de pin/up-down s'ajustent/supportblock.
le système 3.Clamping est bec latéral de fixage et de vide.
Paramètres :
| Taille de transport | 900±40mm | |
| Direction de transport | De gauche à droite ; De droite à gauche ; Gauche-gauche ; Droit-droit | |
| Vitesse de transport | 1500mm/S maximum programmable | |
| Emplacement de conseil | Système de support | Table magnétique de Pin/Up-down ajustée/supportblock à la main |
| Fixage du système | côté maintenant, bec de vide | |
| Système de nettoyage | Sec, humide, vide (programmable) |
| Chaînes d'ajustement de Tableau | X : ±10mm ; Y : ±10mm ; θ : ±2° |
| Répétez l'exactitude de position | ±0.01mm |
| Impression de l'exactitude | ±0.025mm |
| Durée de cycle | <7s> |
| Changement de produit | <5min> |
| Air requis | 4.5~6Kg/cm2 |
| Puissance fournie | C.A. : 220±10%, 50/60HZ 1Φ 3KW |
| Méthode de contrôle | Contrôle de PC |
| Dimensions de machine | 1220 (L) X1355 (W) X1500 (H) millimètre |
| Poids de machine | Approximativement : 1000Kg |
Ligne de SMT
Pour différents produits de produit, il y a différentes machines dans la chaîne de production de smt. Comme pour la ligne d'éclairage Led, nous devons préparer le chargeur, déchargeur, imprimante de pochoir, four de ré-écoulement, convoyeur.
La société d'ETON fournissent la ligne entière machines pour votre convinence, si vous voulez vraiment connaître plus et avoir une coopération, doit nous contacter : Joy@eton-mounter.com ou +8613590151025
