Détails sur le produit:
Conditions de paiement et expédition:
|
Garantie: | 1 an | vitesse: | 80000 CPH |
---|---|---|---|
Système: | fenêtres 7 | PCB max: | 500 * 300 MM |
Composants: | LED, condensateurs, résistances, composants profilés, etc. | Nombre de buses: | 16 PCs |
Surligner: | Machine de transfert de SMT,équipement de transfert de smt |

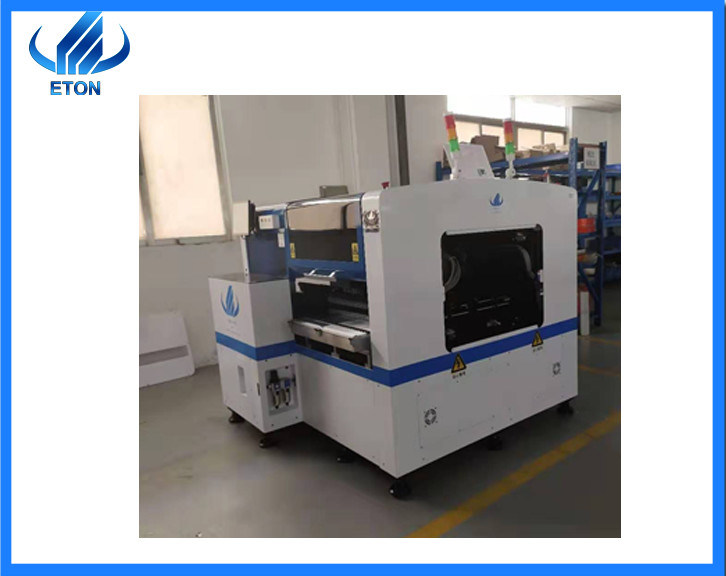

Machine de transfert de lumière d'ampoule
Caractéristiques :
Des systèmes dans de X et de Y positionnement, la commande plein-fermée de moteur servo est en grande partie employés, et l'encodeur linéaire d'encodeur est employé pour que le retour direct de position évite la cause.
L'erreur de la déformation de la vis. Certains sont conduits des deux côtés de la plate-forme par un double moteur et une double vis sur l'axe des y, et le retour est effectué utilisant une échelle bilinéaire.
Il peut effectivement réduire l'attente provoquée par la tête stationnaire, et réduit l'erreur provoquée par la déformation non synchronisée de la poutre.
Pour HT-E5D, il y a deux aspects qui garantissent sa haute précision. On, l'axe des abscisses est moteur linéaire magnétique à extrémité élevé, axe des ordonnées et l'axe de z est moteur servo. Deuxièmement, il y a 4 ensembles de caméra importée, vision pour l'identification de vol et correction de marque.
Paramètre technique :
Longueur : | 1650mm | Largeur : | 2000mm |
Taille : | 1550mm | Poids : | 2800kg |
Carte PCB maximum : | 500*300mm | Carte PCB de minute : | 100*100mm |
Montage de la précision : | 0.02mm | Montage de la vitesse : | 80000 CPH |
Appliquez-vous à l'éclairage mené :
La machine de transfert a également appelé la « machine de mounter », s'appliquent habituellement pour sélectionner des composants au conseil. Et notre machine de mounter est multifonctionnelle, appropriée à monter l'éclairage mené et le conseil électrique. Et le modèle de HT-E5D s'appliquent à l'ampoule menée, a mené la lentille, a mené le panneau, vers le bas-lumière, conducteur mené, a mené le modèle.
Structure interne de pièces de la machine
Il y a quelques détails de HT-E5D :
1.Identification :
La méthode d'ajuster la position et la direction du composant par le type machine de voûte de placement :
1) la position de centrage mécanique d'ajustement, direction d'ajustement de rotation de bec, cette méthode peut réaliser l'exactitude limitée, le modèle en retard n'a pas été employée.
2) la reconnaissance de laser, position d'ajustement de système du même rang de X/Y, direction d'ajustement de rotation de bec, cette méthode peut réaliser l'identification pendant le vol, mais ne peut pas être employée pour l'élément de tableau de grille de boule BGA.
3) la reconnaissance de caméra, position d'ajustement de système du même rang de X/Y, direction d'ajustement de rotation de bec, la fixation générale de caméra, vol principal de correction à travers la caméra, la reconnaissance de représentation, un peu de temps que la reconnaissance de laser, mais peut identifier n'importe quel composant, là sont là sont d'autres sacrifices dans la structure mécanique du système de reconnaissance de caméra qui réalise l'identification pendant le vol.
Pour HT-E5D, il y a 4 ensembles de caméra importée, vision pour l'identification de vol, correction de marque. Et le X, Y, manière d'entraînement d'axe de Z est contrôle par le moteur linéaire magnétique à extrémité élevé et le moteur servo.
système 2.Feeding :
Il y a double mode, les conducteurs de no.of postent totalement 60 PCS.And que les becs de no.of est totalement 16 PCS. C'est conducteur électrique avec le double moteur pour la manière d'alimentation.
Attention :
La machine rentable de placement de LED est un changement révolutionnaire de la production des produits de LED, rendant la production plus efficace, et la production intelligente a accompli le grand progrès de la qualité du produit. Naturellement, l'utilisation de la machine de placement de LED est positive, mais l'application peut non seulement considérer les effets qu'elle apporte, mais également devrait savoir ce que sont les précautions de la machine de placement. Il y a quelque chose se dirige :
1. Avant d'à l'aide de la machine de transfert, vous devez comprendre les paramètres de base de la machine de placement.
2. Avant de courir la machine de transfert, l'opérateur devrait faire une inspection complète de la machine.
3. Il est nécessaire de conduire le dépannage et les travaux d'entretien réguliers sur la machine de transfert en temps utile.
4. Selon l'ordre d'opération de botte pour mettre en application la machine de transfert, là doit avoir des instructions d'une opération de machine détaillée ;
Logistique et livraison :
Là emploient le cas en bois à la machine à emballer avec l'emballage sous vide. Elle est fixe et impassible par les forces externes.
Le délai d'exécution est de 4 semaines après paiement.
L'information de l'entreprise :
Société : | ETON | Installation dedans : | 2011 |
Nature : | Fabrication | Champ : | Machine de transfert |
Certificat : | 3c/sira/ce | Brevet : | 9 |
copyright de logiciel : | 12 | Exporté : | Plus de 20 pays |
Client : OPPLE/SHILIN/HELI/KONKA/RK/SANSI/UNISTAR/EURYA/CALCOM ...... |
Cie. Ltd d'équipement d'automation de Shenzhen ETON est un principal fabricant de la machine de transfert ultra-rapide automatique se concentrant sur « basse consommation de rendement élevé » dans le mot, en attendant ETON est également le plus grand fabricant de pointe en Chine avec la capacité forte de la conception, de la R&D, de la fabrication, des ventes et du service, et évalué en tant qu'entreprise douce » de pointe etc. « de récompense spéciale de contribution » d'industrie récompense » d'innovation de la Chine LED « d'entreprise » de la Chine « d'entreprise de pointe » de Shenzhen « marque supérieure de Shenzhen » « la récompense 2015 d'innovation de technologie de LED » « de la 4ème d'abord double « .
Service après-vente :
Attention de salaire d'ETON à une stratégie complète de service après-vente.
1. Installez et corrigez les produits pour des consommateurs au nom des consommateurs ;
2. Selon les conditions des consommateurs, effectuez les conseils techniques sur utiliser-et d'autres aspects ;
3. Garantissez l'approvisionnement en pièces de rechange pour l'entretien ;
4. Responsable des services de maintenance ;
Ajoutez : 44th.Building, 5th.Cuigang zone industrielle, Fuyong, Baoan District, Shenzhen, Chine
Téléphone : +86-13590151025
Fax : 0755-29502066
HTTP : www.etonsmt.com
Personne à contacter: Ms. Linda
Téléphone: 0086 13670197725 (Whatsapp/Wechat)
Télécopieur: 0086-755- 29502066
