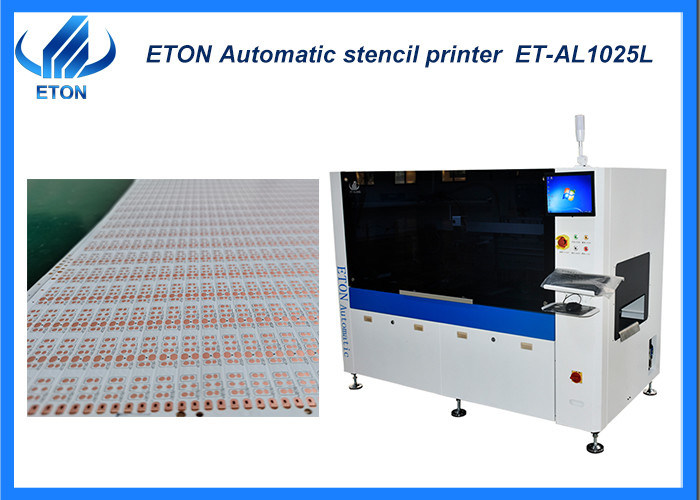

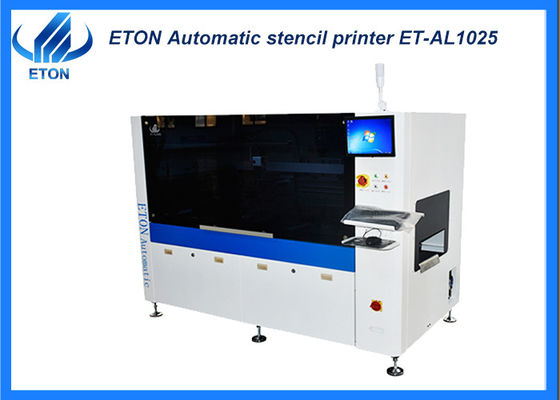

Machine d'impression de pâte de soudage à pochoir à bande lumineuse à LED SMT 100m
Configuration de la machine
● Tête d'impression à suspension programmable;
●Deux ensembles de moteurs à pas,la pression du grattoir avant et arrière peut être réglée séparément pour assurer l'incohérence de l'impression avant et arrière causée par la déformation par fatigue du matériau du grattoir;
●Contrôler efficacement la course, améliorer l'efficacité d'impression et prévenir la fuite de pâte de soudure;
● Scraper en acier inoxydable standard, conception unique, améliorer la durée de vie de la lame;
● Système d'alignement de la vision vers le bas;
● réglage du rail de guidage CNC;
● ordinateur à commande industrielle,interface système d'exploitation Windows XP;
● Système de diagnostic logiciel intégré;
● Interface SMEMA.
Paramètre technique
| Cadres d'écran |
Taille minimale |
850 mm |
| Taille maximale |
550 mm |
| Épaisseur |
25 à 45 mm |
| Taille minimale du FPCB |
50 mm |
| Taille maximale du PCB |
260 mm |
| Épaisseur du FPCB |
0.5 à 5 mm |
| Le FPCB Warpage |
La diagonale du FPCB est de 1% maximum |
| Hauteur du transport |
900 ± 40 mm |
| Direction du transport |
De gauche à droite |
| Vitesse de transport |
Maximum de 1000 mm/s programmable (réglable) |
| Localisation du conseil |
Système de soutien |
Tensions de remorquage de la plateforme |
| Système de serrage |
Serrage de bord fixé |
| Tête d'impression |
Deux têtes d'impression motorisées indépendantes |
| Vitesse de décapage |
6 à 300 mm/s |
| Pression de l'éprouvette |
0 à 10 kg/cm2 |
| Angle de décapage |
55° (norme) |
| Type de détergent |
Acier inoxydable (standard), plastique |
| Vitesse de séparation des pochoirs |
0.1 ~ 20 mm/sec Programmable |
| Système de nettoyage |
Nettoyage manuel |
| Plage d'ajustement du tableau |
Les valeurs d'exposition sont calculées en fonction des valeurs de l'appareil. |
| Machines et appareils |
| Retour sur la précision de position |
± 0,01 mm |
| Précision de l'impression |
±0,025 mm |
| Temps de cycle |
≤ 9 s (à l'exclusion de l'impression et du nettoyage) |
| Air requis |
4.5 à 6 kg/cm2 |
| Entrée de puissance |
AC:220±10%,50/60HZ 1Φ 1,5 kW |
| Méthode de contrôle |
Contrôle du PC |
| Dimensions de la machine |
Le nombre total d'unités utilisées est de 1754 ((L) X1249 ((W) X1600 ((H) mm |
| Poids de la machine |
Approximativement 600 kg |
| Transports de FPCB au-dessus de la hauteur des plaques |
20 mm |
Le service
- Solutions professionnelles: Fournir des solutions SMT professionnelles en ligne complète
- Garantie gratuite: service d'usine d'un an. Toutes les pièces endommagées pendant la période de garantie seront remplacées gratuitement.
- Installation gratuite: installation gratuite sur place pour assurer une production en douceur.
- Formation technique gratuite: formation professionnelle en exploitation et en maintenance.
- Assistance technique gratuite: assistance technique en ligne 24 heures sur 24.
- Mise à niveau logiciel gratuit: Offrir une mise à niveau logicielle gratuite toute la vie
Les colis
Étape 1: Emballage en film pour empêcher la poussière et l'eau de pénétrer dans la machine
Étape 2: Emballage dans du coton mousseux pour protéger l'extérieur de la machine
Étape 3: Emballage sous vide pour maintenir la machine à sec pendant le transport
Étape 4: Transport par camion jusqu'au port spécifié
Machines connexes
Wepeut fournir une ligne de production SMT complète,une ligne de production de lumière LED:
1- La machine à cueillir et à placer
2. machine de chargement
3- Un convoyeur
4. Imprimante à pochoirs
5. machine à four à reflux
6. machine de déchargement
7. mélangeur de pâte de soudure
8. machine d'assemblage de lampes à bande à led à rouleaux
Questions fréquentes
Q. Pouvez-vous accepter le prix CIF?
R. Nous n'acceptons que les expéditions EXW, car le prix indiqué est pratique et moins coûteux pour les deux parties.
Q. Puis-je aller voir si vous avez vendu l'équipement à l'Inde?
R. Oui, nous avons vendu notre machine en Inde, mais pour le fait que nous ne pouvons pas le décider pour mon client, mais je vais essayer de contacter mon client.Parce que personne ne veut que ses concurrents visitent son site de fabrication.
Q. Combien de produits votre machine peut-elle fabriquer par jour?
A. La capacité de notre machine est conforme aux produits réels,et le nombre de composants sur votre carte PCB qui est un facteur important pour déterminer la vitesse réelle de notre machine avec vos produits.
Q. Quel genre de machine avez-vous?
R. Nous sommes le fabricant de la machine de pick and place SMT à grande vitesse, et nous construisons également notre marque pour une machine plus efficace et pratique pour nos clients.séries de valeurs avec une grande précision et une grande productivité.
