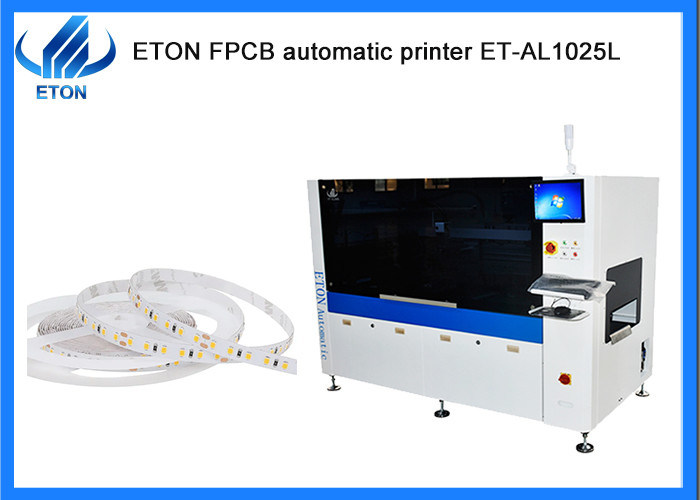

- Je vous en prie.h qualité 600 kg FPCBpâte de soudure d'impressionéquipement SMT automatique
Configuration de la machine
● Tête d'impression à suspension programmable;
●Deux ensembles de moteurs à pas,la pression du grattoir avant et arrière peut être réglée séparément pour assurer l'incohérence de l'impression avant et arrière causée par la déformation par fatigue du matériau du grattoir;
●Contrôler efficacement la course, améliorer l'efficacité de l'impression et prévenir la fuite de pâte de soudure;
● Scraper en acier inoxydable standard, conception unique, améliorer la durée de vie de la lame;
● Système d'alignement de la vision vers le bas;
● réglage du rail de guidage CNC;
● ordinateur à commande industrielle,interface système d'exploitation Windows XP;
● Système de diagnostic logiciel intégré;
● Interface SMEMA.
Paramètre technique
| Cadres d'écran |
Taille minimale |
850 mm |
| Taille maximale |
550 mm |
| Épaisseur |
25 à 45 mm |
| Taille minimale du FPCB |
50 mm |
| Taille maximale du PCB |
260 mm |
| Épaisseur du FPCB |
0.5 à 5 mm |
| Le FPCB Warpage |
La diagonale du FPCB est de 1% maximum |
| Hauteur de transport |
900 ± 40 mm |
| Direction du transport |
De gauche à droite |
| Vitesse de transport |
Maximum de 1000 mm/s programmable (réglable) |
| Localisation du conseil |
Système de soutien |
Tensions de remorquage de la plateforme |
| Système de serrage |
Serrage de bord fixé |
| Tête d'impression |
Deux têtes d'impression motorisées indépendantes |
| Vitesse de décapage |
6 à 300 mm/s |
| Pression de l'éprouvette |
0 à 10 kg/cm2 |
| Angle de décapage |
55° (norme) |
| Type de détergent |
Acier inoxydable (standard), plastique |
| Vitesse de séparation des pochoirs |
0.1 ~ 20 mm/sec Programmable |
| Système de nettoyage |
Nettoyage manuel |
| Plage d'ajustement du tableau |
Les valeurs d'exposition sont calculées en fonction des valeurs de l'appareil. |
| Machines et appareils |
| Retour sur la précision de position |
± 0,01 mm |
| Précision de l'impression |
±0,025 mm |
| Temps de cycle |
≤ 9 s (à l'exclusion de l'impression et du nettoyage) |
| Air requis |
4.5 à 6 kg/cm2 |
| Entrée de puissance |
AC:220±10%,50/60HZ 1Φ 1,5 kW |
| Méthode de contrôle |
Contrôle du PC |
| Dimensions de la machine |
Le nombre total d'unités utilisées est de 1754 ((L) X1249 ((W) X1600 ((H) mm |
| Poids de la machine |
Approximativement 600 kg |
| Transports de FPCB au-dessus de la hauteur des plaques |
20 mm |
Le marché
Nos produits ont été exportés vers plus de 30 pays et régions, y compris la Corée du Sud, l'Inde, le Vietnam, la Tunisie, l'Egypte, la Turquie, la Russie, le Brésil, etc. Et voici quelques-uns de nos grands clients:
Il est également utilisé pour la fabrication d'autres produits de haute qualité.
Nos expositions
Participer à diverses expositions au pays et à l'étranger chaque année (sauf pendant la période d'épidémie)
Les expositions nationales: exposition de Guangzhou Guangya, exposition de Shanghai Munich, exposition de lumière LED de Chongqing, etc.
Expositions à l'étranger: Exposition de l'Inde à Mumbai, Exposition de l'Inde à Delhi, Exposition d'Égypte, Exposition de Turquie, Exposition du Pakistan, Exposition de Thaïlande, etc.
Machines connexes

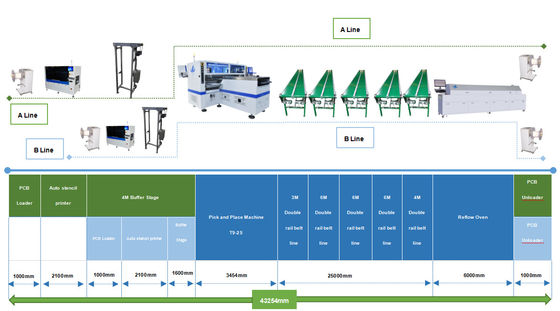

Wepeut fournir une ligne de production SMT complète,une ligne de production de lumière LED:
1- La machine à cueillir et à placer
2. machine de chargement
3- Un convoyeur
4. Imprimante à pochoirs
5. machine à four à reflux
6. machine de déchargement
7. mélangeur de pâte de soudure
8. machine d'assemblage de lampes à bande à led à rouleaux
Questions fréquentes
Q. Vos machines ont-elles des certificats de qualité?
R. Nous sommes une entreprise de haute technologie avec CE, SIRA, CCC, ISO décernée comme "marque bien connue" et de nombreux brevets technologiques, et avons une riche expérience (plus de 11 ans) dans le programme de ligne de production de lumière LED.
Q. Quelle est la vitesse réelle de vos produits?
A. Pour la vitesse réelle de la machine qui est limitée par de nombreux facteurs,
que lié au nombre de composants, le temps d'envoyer la carte PCB et recevoir la carte qui aura une influence sur la vitesse lors de la production, et est décider pour les produits et les besoins réels.
