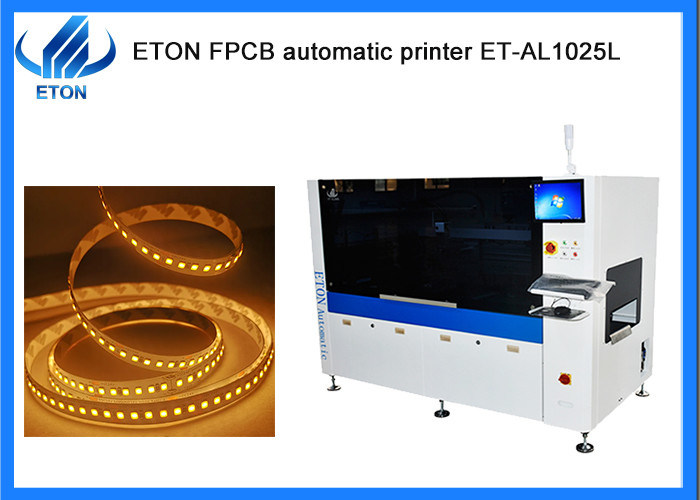

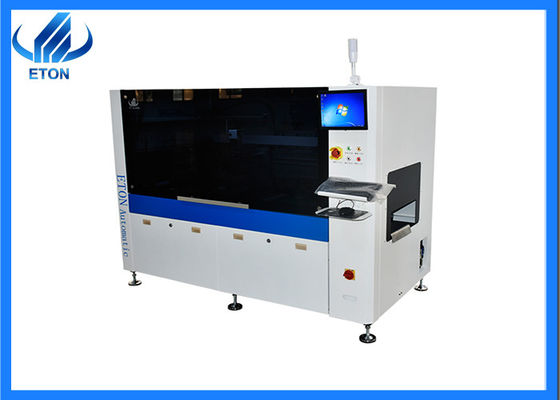

Impression de pâte de soudure imprimante à pochoirs entièrement automatique
Définition
Configuration de la machine
● Tête d'impression à suspension programmable;
*Deux ensembles de moteurs à pas,la pression du grattoir avant et arrière peut être réglée séparément pour assurer l'incohérence de l'impression avant et arrière causée par la déformation par fatigue du matériau du grattoir;
* Contrôler efficacement la course, améliorer l'efficacité d'impression et prévenir la fuite de pâte de soudure;
● Scraper en acier inoxydable standard, conception unique, améliorer la durée de vie de la lame;
● Système d'alignement de la vision vers le bas;
● réglage du rail de guidage CNC;
● ordinateur à commande industrielle,interface système d'exploitation Windows XP;
● Système de diagnostic logiciel intégré;
● Interface SMEMA.
Paramètre technique
| Cadres d'écran |
Taille minimale |
850 mm |
| Taille maximale |
550 mm |
| Épaisseur |
25 à 45 mm |
| Taille minimale du FPCB |
50 mm |
| Taille maximale du PCB |
260 mm |
| Épaisseur du FPCB |
0.5 à 5 mm |
| Le FPCB Warpage |
La diagonale du FPCB est de 1% maximum |
| Hauteur de transport |
900 ± 40 mm |
| Direction du transport |
De gauche à droite |
| Vitesse de transport |
Maximum de 1000 mm/s programmable (réglable) |
| Localisation du conseil |
Système de soutien |
Tensions de remorquage de la plateforme |
| Système de serrage |
Serrage de bord fixé |
| Tête d'impression |
Deux têtes d'impression motorisées indépendantes |
| Vitesse de décapage |
6 à 300 mm/s |
| Pression de l'éprouvette |
0 à 10 kg/cm2 |
| Angle de décapage |
55° (norme) |
| Type de détergent |
Acier inoxydable (standard), plastique |
| Vitesse de séparation des pochoirs |
0.1 ~ 20 mm/sec Programmable |
| Système de nettoyage |
Nettoyage manuel |
| Plage d'ajustement du tableau |
Les valeurs d'exposition sont calculées en fonction des valeurs de l'appareil. |
| Machines et appareils |
| Retour sur la précision de position |
± 0,01 mm |
| Précision de l'impression |
±0,025 mm |
| Temps de cycle |
≤ 9 s (à l'exclusion de l'impression et du nettoyage) |
| Air requis |
4.5 à 6 kg/cm2 |
| Entrée de puissance |
AC:220±10%,50/60HZ 1Φ 1,5 kW |
| Méthode de contrôle |
Contrôle du PC |
| Dimensions de la machine |
Le nombre total d'unités utilisées est de 1754 ((L) X1249 ((W) X1600 ((H) mm |
| Poids de la machine |
Approximativement 600 kg |
| Transports de FPCB au-dessus de la hauteur des plaques |
20 mm |
Notre avantage
En tant que fabricant expérimenté de machines SMT, nous avons obtenu un certain nombre de technologies de propriété intellectuelle, dont 9 brevets d'invention, 112 brevets pratiques, 12 droits d'auteur sur les logiciels,avec notre département R & D pour la production et l' inspectionIl a également obtenu les certificats de CE, CCC, SIRA,et ainsi de suite
Le marché
En ce qui concerne les 13 années de commerce avec plus de 30 pays avec notre machine de pick and place à grande vitesse SMT, nous sommes entrés en affaires avec de nombreux partenaires:
Les colis
Étape 1: Emballage dans un film pour empêcher la poussière et l'eau de pénétrer dans la machine
Étape 2: Emballage dans du coton mousseux pour protéger l'extérieur de la machine
Étape 3: Emballage sous vide pour maintenir la machine à sec pendant le transport
Étape 4: Transport par camion jusqu'au port spécifié
Questions fréquentes
Q. Comment puis-je regarder autour de votre parc industriel si je suis à bord?
R. Si vous avez un agent chinois nous pouvons prendre un rendez-vous pour vous montrer l'environnement, bien sûr, nous pouvons aussi faire un appel vidéo pour vous montrer le parc industriel, ou nous allons faire une vidéo pour vous si vous avez besoin.
Q. Pouvez-vous accepter le prix CIF?
R. Nous acceptons habituellement EXW comme prix indiqué.
Quel genre de machine avez-vous?
R. Nous sommes le fabricant de machines de pick and place SMT à grande vitesse, et nous construisons également notre marque pour une machine plus efficace et pratique pour nos clients.séries de valeurs avec une grande précision et une grande productivité.
