Détails sur le produit:
Conditions de paiement et expédition:
|
Garantie: | 1 année | Nom: | Machine de transfert automatique de SMT |
---|---|---|---|
Application du projet: | Bande de LED | Énergie électrique: | 380AC 50HZ |
Nom du produit: | HT-T9 | Le poids: | 1700kg |
Montage de la vitesse: | 200000-250000 CPH | Dimension: | 2700*2300*1550mm |
Conducteurs: | 68 PCs | Épaisseur de carte PCB: | 0.5-1.5mm |
Surligner: | Machine d'endroit de sélection de SMT de bande de petit pain,Machine de dépôt SMT 68 têtes,Machine de sélection et de placement des bandes de roulement |
Roule à roule en bande flexible à haute vitesse 68 têtes
Caractéristiques
IPC9850 Capacité: 200000 à 250000 CPH
Le numéro du brevet est le suivant: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Paramètre technique
Modèle | HT-T9 |
Dimension | |
Longueur | 3100 mm |
Largeur | Pour les véhicules à moteur |
Taille | 1550 mm |
Poids total | 1700 kg |
Les PCB | |
Largeur de la longueur du PCB | 250 mm*toute longueur |
Épaisseur des PCB | 00,5-1,5 mm |
Clampage des PCB | Pneumatique réglable par pression |
Mode de montage | Groupe à prendre et groupe à monter |
Le système d'exploitation. | |
Système | Pour Windows 7 |
Logiciel | R & D indépendante |
Affichage | Moniteur tactile |
Dispositif d'entrée | Le clavier, la souris |
Système de vision | |
Numéro de la caméra | 5 PCS (appareil photo numérique) |
Alignement de la vision, correction de la marque | |
Accroissement de la précision | ± 0,02 mm |
Hauteur de montage | 5 mm |
Vitesse de montage | 200000 à 250000 CPH |
Composants | LED 3014/ 3020/ 3528/ 5050 et condensateurs, résistances, redresseurs de pont, etc. |
Vitesse des composants | 0.5 mm |
Numéro de la station d'alimentation | 68 PCS |
Nombre de buses | 68 PCS |
Le pouvoir | 380 AC à 50 HZ |
Consommation d'électricité | 6 kW |
Environnement de fonctionnement | 23°C ± 3°C |
Transmission par convoyeur | Longueur maximale:1000 mm |
Vitesse de transmission | > 500 mm/s |
Les colis
Étape 1: Emballage en film pour empêcher la poussière et l'eau de pénétrer dans la machine
Étape 2: Emballage dans du coton mousseux pour protéger l'extérieur de la machine
Étape 3: Emballage sous vide pour maintenir la machine à sec pendant le transport
Étape 4: Transport par camion jusqu'au port spécifié
Machines connexes

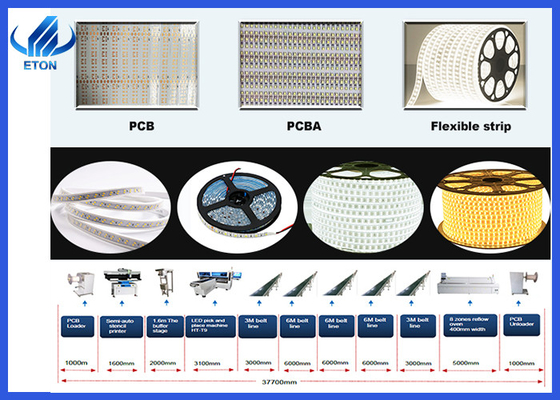

Wepeut fournir une ligne de production SMT complète,une ligne de production de lumière LED:
1- La machine à cueillir et à placer
2. machine de chargement
3- Un convoyeur
4. Imprimante à pochoirs
5. machine à four à reflux
6. machine de déchargement
7. mélangeur de pâte de soudure
8. machine d'assemblage de lampes à bande à led à rouleaux
Certificats
En tant que fabricant expérimenté de machines SMT, nous avons obtenu un certain nombre de technologies de propriété intellectuelle, dont 9 brevets d'invention, 112 brevets pratiques, 12 droits d'auteur sur les logiciels,avec notre département R & D pour la production et l' inspectionIl a également obtenu les certificats de CE, CCC, SIRA,
et ainsi de suite
