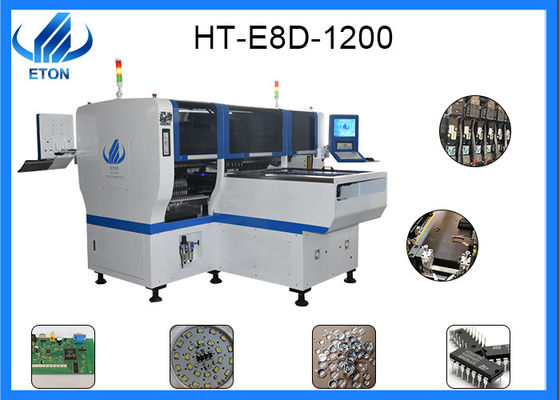

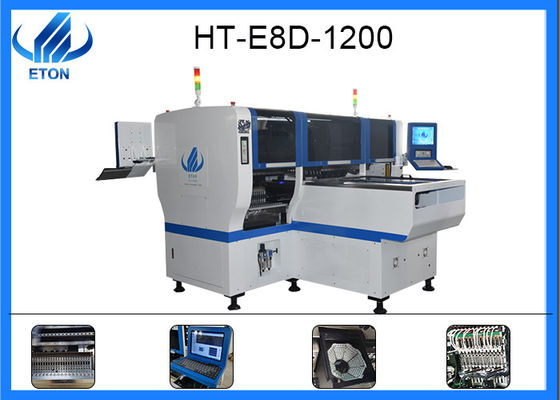

Mounter de transfert de puce de SMT dans la ligne menée mountign pour le tube mené avec la machine automatique

Mounter de transfert de puce de SMT dans la ligne menée mountign pour le tube mené avec la machine automatique

Paramètre technique

Modèle : E8D-1200

Dimension : 3150*2250*1650mm

Poids total : 2500kg

Largeur de longueur de carte PCB : Maximum : minute de 1200*300mm : 100*100mm

Épaisseur de carte PCB : 0.5-5mm

Fixage de carte PCB : Pression réglable pneumatique

Montage du mode : Cueillette de groupe et placingseparate distinct sélectionnant et séparer le placement

No. de caméra : 4pcs

Montage de la précision : ±0.04mm

Montage de la taille :<15mm>

Montage de la vitesse : 90000 CPH

Composants : LED, condensateurs, résistances, IC, composants formés, etc.

L'espace de composants : 0.2mm

No. de station de conducteurs : 48pcs

No. de becs : 24pcs

Puissance : 380AC 50HZ

Puissance : 8 KILOWATTS

Transmission de convoyeur : Longueur maximum : 1200 millimètres

Vitesse de transmission : >1000mm/sec

Au sujet de PCBA

Processus 1.PCBA : PCBA = l'Assemblée de carte électronique, c.-à-d., carte PCB vide par SMT, puis PLONGENT le périphérique prêt à brancher par le processus complet, désigné sous le nom du processus de PCBA.

statut 2.Industry : en raison de la production de la carte électronique dans la dernière moitié de la fabrication du matériel électronique, il est considéré comme l'industrie en aval de l'industrie électronique. Presque tous les appareils électroniques exigent l'appui de carte électronique, faisant électronique la carte le plus grand produit du composant électronique du monde par la part de marché. Le Japon, la Chine, Taïwan, Europe occidentale et les USA sont les bases de fabrication principales de carte électronique.

Caractéristiques transitoires de convoyeur

L'utilisation du contrôle de transmission d'écran tactile de PLC autour des données mobiles, capteur photoélectrique automatiquement à l'origine, peut se rappeler les paramètres actuels pour chaque action : la boîte électrique indépendante, les composants internes sont tous les composants bien connus de marque, système à commande par effleurement polychrome de PLC+ ;

L'admission et le débouché du conseil et du signal de départ sont commandés par le commutateur photoélectrique de débile du Japon, et tous les signaux de commutateur et d'admission et de débouché sont commandés par le PLC.

La partie commande est équipée de la vitesse, de l'établissement de distance, de l'arrangement de temps et des fonctions acoustique-optiques d'alarme. Le moteur pas à pas adopte le moteur pas à pas de haute qualité pour conduire le véhicule pour se déplacer de l'un côté à l'autre pour assurer le positionnement précis et la longue durée de vie du pont plat courant.

La ceinture synchrone adopte la ceinture synchrone importée de précision, lisse, résistant à l'usure, silencieuse ;

Le jardin de lumière de guide adopte le guide d'acier inoxydable de 22mm pour assurer le fonctionnement stable du véhicule ;

La longueur de la machine peut être déterminée selon la distance élevée entre les deux lignes de la ligne de correction et de la taille du plat.
